kuidas valida lülitustoiteallika kõrgsagedusliku magnetsüdamiku kuju

Kõrgsagedustrafo on seade vahelduvvoolu pinge, voolu ja impedantsi muundamiseks. Kui vahelduvvool juhitakse läbi primaarmähise, tekib raudsüdamikus (või magnetsüdamikus) vahelduvvoolu magnetvoog, mis indutseerib sekundaarmähises pinge (või voolu). Trafo koosneb raudsüdamikust (või magnetsüdamikust) ja mähist. Mähisel on kaks või enam mähist. Toiteallikaga ühendatud mähist nimetatakse primaarmähiseks ja teisi mähiseid sekundaarmähiseks. Trafo magnetsüdamike hulka kuuluvad paagi tüüpi südamik, RM-tüüpi südamik, E-tüüpi südamik, EC-, ETD- ja EER-tüüpi südamik, PQ-tüüpi südamik, EP-tüüpi südamik, EP-tüüpi südamik, rõngakujuline südamik ja muud magnetsüdamikud. Kuidas need magnetsüdamikud trafo tööd mõjutavad? Vaatame nüüd konkreetset analüüsi.

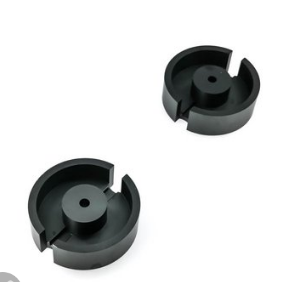

1, potisüdamikud
Skelett ja mähis on peaaegu täielikult ümbritsetud magnetsüdamikuga, mis muudab selle EMI-varjestuse jaoks väga tõhusaks; Paagi tüüpi magnetsüdamiku suurus vastab IEC standardile ja vahetatavus on valmistamise ajal väga hea; See võib pakkuda lihtsat karkassi (ilma tihvtita) ja PCB kinnitusskeletti (koos tihvtiga); Paagi kuju konstruktsiooni tõttu on maksumus kõrgem kui muud tüüpi sama suurusega magnetsüdamikud; Kuna selle kuju ei soodusta soojuse hajumist, ei sobi see suure võimsusega trafo induktiivpoolide jaoks.

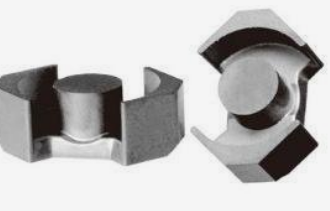

2.RM ferriitsüdamik
Võrreldes Pot-tüüpi südamikega on potitüübi kaks sümmeetrilist külge ära lõigatud, mis soodustab soojuse hajumist ja viib suuremahulise välja; Võrreldes paagi kujuga säästab see umbes 40 protsenti paigaldusruumist; Kas luustikul on nõelatüüp ja tihvtitüüp; Paigaldamiseks saab kasutada paari klambrit; RM-tüüpi magnetsüdamiku saab teha lameda kujuga (sobib voolu tasapinnalisele trafole või saab magnetsüdamiku monteerida otse trükkplaadile projekteeritud mähistega); Kuigi varjestusefekt pole nii hea kui potitüübil, on see siiski hea.

4. E-tuum

Võrreldes paagi tüüpi magnetsüdamikuga on E-tüüpi magnetsüdamiku maksumus palju madalam. Lisaks on mähis ja kokkupanek suhteliselt lihtne. See magnetsüdamiku kuju on praegu kõige laialdasemalt kasutatav, kuid selle puuduseks on see, et see ei suuda isevarjestada; E-tüüpi magnetsüdamiku saab paigaldada eri suundades või laduda mitu paari magnetsüdamikke, et rakendada rohkem võimsust; Magnetsüdamikust saab teha tasase kujuga (mis on praegu tasapinnaliste trafode jaoks väga populaarne magnetsüdamiku kuju); Pakkuda võib ka nõelavaba ja tihvti tüüpi skelette; Kuna selle soojuse hajutamine on väga hea ja seda saab koos kasutada, kasutavad suure võimsusega induktiivpoolid ja trafod tavaliselt selle kujuga magnetsüdamikke.

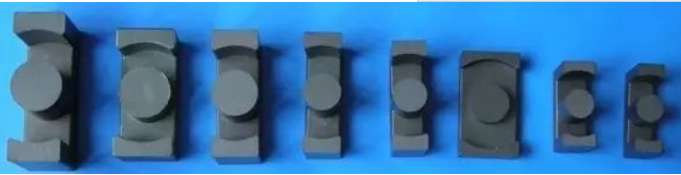

5. EC, ETD ja EER südamikud

Seda tüüpi magnetsüdamiku konstruktsioonid jäävad E-tüübi ja paagi tüübi vahele. Sarnaselt E-tüüpi magnetsüdamikuga võivad need pakkuda piisavalt ruumi suure ristlõikega juhtmete väljajuhtimiseks (sobib madalpinge lülitustoiteallika praeguse trendi jaoks); Nendel vormitud südamikel on ka suurepärane soojuse hajumine; Kuna kesksammas on sama sektsiooniga risttahukaga võrreldes silindriline, lühendatakse ühe pöörde mähise pikkust 11 protsenti, mis vähendab vase kadu 11 protsenti ja samal ajal võib magnetsüdamik pakkuda suurem väljundvõimsus; Samas on kesksammas silindriline, mis võrreldes ristkülikukujulise kesksambaga väldib ka varjatud ohtu mähise traadi isolatsiooni kahjustada kerimisel ristkülikukujuliste nurkade tõttu.

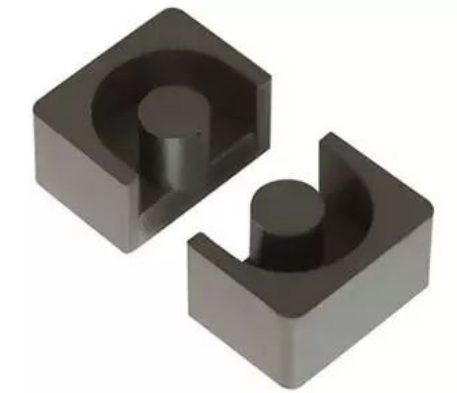

6. PQ tüüpi magnetsüdamik

PQ-tüüpi magnetsüdamik on spetsiaalselt ette nähtud lülitustoiteallikas kasutatava induktiivpooli ja trafo jaoks. PQ kuju disain optimeerib südamiku mahu, pinna ja mähise pindala suhet; See disain võimaldab kasutada väikseimat magnetsüdamikku, et tagada maksimaalne induktiivsus ja maksimaalne mähise pindala; Selle konstruktsiooniga saab maksimaalse väljundvõimsuse minimaalse trafo mahu ja kaaluga ning minimaalse PCB paigaldusruumi saab hõivata; Paigaldamiseks ja fikseerimiseks saab kasutada paari klambrit; See tõhus disain muudab ka magnetsüdamiku magnetahela osa pindala ühtlasemaks, nii et see südamiku struktuur võimaldab ka vähem kuumi kohti kui teistel südamikukonstruktsioonidel.

7. EP tüüpi magnetsüdamik

EP-tüüpi magnetsüdamiku ümmargune kesksamba tugev struktuur mähib täielikult mähise, välja arvatud ots, mis puutub kokku PCB-plaadiga, ja varjestus on väga hea; See ainulaadne kuju minimeerib kontaktpinnast tekkiva õhupilu mõju kahe magnetsüdamiku kokkupanemisel ning tagab suurema mahu ja kogu ruumikasutuse suhte.

8. Toroidaalne südamik

Tootjate jaoks on rõngakujuline magnetsüdamik kõige ökonoomsem ja selle maksumus on võrreldavate magnetsüdamike hulgas madalaim; Skeleti kasutamise tõttu on lisa- ja montaažikulud võrdsed nulliga; Vajadusel võib kerimismasinat kasutada kerimiseks; Selle varjestus on samuti väga hea.

9. Kokkuvõte

Eelnev on kokkuvõte analüüsist, kuidas kõrgsagedusliku trafo südamiku kuju mõjutab trafo tööd. Loodan, et see võib teid aidata
